Инструкция по эксплуатации для холодильника Минск 126, 128, 130

Для продолжительной и качественной работы любой техники пользователю необходимо за ней правильно ухаживать. Не исключением является холодильник. Производитель Атлант город Минск выпускает линейку приборов с двумя камерами и 2 компрессорами. Система позволяет отключать холодильное или морозильное отделение. Для ознакомления с основными правилами эксплуатации ниже дана инструкция для двухкамерного холодильника Атлант.

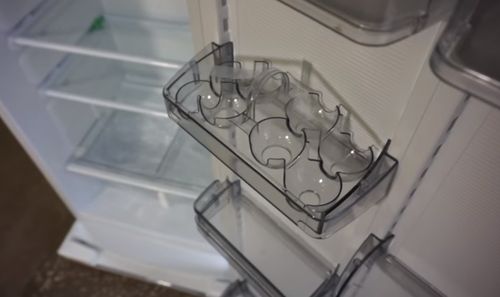

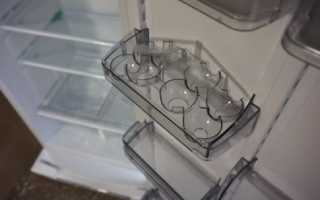

ХМ Атлант

Органы управления

Осуществление настройки проводится пользователем самостоятельно. У простых двухкамерных моделей с 2 компрессорами, изготовленных в Минске, над холодильной камерой находятся:

• Три индикатора: красный, зеленый и желтый.
• Ролики регулировки температуры имеют деление от 1 до 7. Чем выше показатель, тем сильнее замораживание.
• Выключатель режима «Замораживание» находится между роликами.

Индикаторы горят деленным цветом при включении морозильной и холодильной камеры. При включенном режиме «Замораживание» горит желтая лампочка. При повышенной температуре в морозильном отделении загорается красный индикатор.

Холодильник двухкамерный Атлант ХМ

Такая ситуация возникает после загруженности камеры свежими продуктами, а также из-за неисправности. Если красный цвет не гаснет длительное время, следует обратиться в ремонтную службу.

Для справки! Обозначение двухкамерных приборов Атлант ХМ и МХМ обозначает расположение морозильной камеры. Атлант МХМ имеет морозильную камеру вверху и холодильное отделение снизу. У моделей Атлант ХМ – наоборот.

Как отрегулировать температуру в холодильнике Атлант при помощи переключателя

• Найдите в холодильнике скользящий переключатель. Сверху или снизу переключателя может находиться ряд чисел. Чаще всего «1» означает самые холодные настройки, в то время как более высокое число означает более теплые настройки.
• Передвиньте переключатель влево от 1, если хотите уменьшить температуру в холодильнике. Или передвиньте переключатель вправо, если температура в холодильник слишком низкая.
• Измерьте температуру спустя 5-8 часов. Если вы получили желаемую температуру внутри холодильника, значит переключатель размещен верно. Если температура все еще не та, что вам нужна, переместите переключатель на дополнительную метку вправо или влево, пока не получите внутри холодильника желаемую температуру.
• Маркером отметьте идеальное положение переключателя на стенке холодильника. Вы всегда будете знать, куда передвигать переключатель, если он сдвинется с места.

Первое включение

Двухкамерный и двухкомпрессорный холодильник нельзя включать и производить эксплуатацию сразу же после транспортировки. Необходимо выдержать хотя бы полчаса.

Двухкамерный холодильник

Если на улице минус, ждать придется около 4 часов.

• Убрать упаковочные материалы, протереть прибор изнутри мыльным раствором. Вытереть насухо.
• Установить двухкомпрессорный холодильник на ровную поверхность подальше от отопительных приборов и солнечных лучей. Между прибором и стеной должно быть расстояние около 5 см.
• Холодильник с 2 компрессорами стоит на опорах. Чтобы дверь закрывалась сама, дальние стойки должны быть откручены чуть меньше, чем передние опоры.
• Если внутри холодильной камеры есть фиксаторы полок, их необходимо снять, потянув их на себя до упора.

Модели холодильника Атлант

• Если есть в комплекте верхние упоры для задней стенки, их также следует поставить.
• Включить шнур электропитания в розетку. Если появится необходимость вновь отключить прибор, повторное его включение следует производить через 5 минут.
• На панели управления прокрутить регуляторы в положение «2». Обязательно должен быть услышан щелчок. Загорится зеленый индикатор для холодильной камеры и красный – для «морозилки». Если компрессор работает непрерывно, следует изменить регулятор в сторону уменьшения. В дальнейшем температурный режим будет регулироваться автоматически.

Эксплуатация начинается с того момента, когда в приборе будет достигнуто необходимое охлаждение. В зависимости от комплектации пользователь может перевесить двери. Для двухкамерных моделей Атлант МХМ предусмотрено только левостороннее открывание дверей.

Индикаторы и кнопки управления МХМ

Полезно знать! У моделей с цифровой панелью управления температурный режим регулируется с помощью кнопок «вверх-вниз».

Как отрегулировать температуру в холодильнике Атлант при помощи цифровой клавиатуры

Многие холодильники стали снабжаться электронными регуляторами, которые устанавливаются снаружи в верхней части устройства. Регулировать температуру в холодильнике Атлант при помощи подобного устройства можно следующим образом:

• Изменение проводится при помощи клавиши, которой осуществляется добавление и снижение основного показателя.
• В большинстве случаев диапазон регулировок – от +2…+8°С.
• Одно нажатие на клавишу позволяет изменить показатель на 1°С.
• Для отображения информации устанавливается небольшой аналоговый дисплей.
• Перед тем как настроить температуру, следует определить то, какую нужно выставить. Слишком низкий показатель выбирается в редких случаях.

Различные модели прибора Республики Беларусь пользуются большой популярностью благодаря своей практичности, качеству и цене. Несмотря на простоту двухкамерных холодильников, иногда возникают проблемы при установке. После покупки потребитель может и не понять, как правильно осуществить первое включение и сделать регулировку, чтобы прибор работал в определенном режиме. Покупателю следует знать, какая температура в холодильнике Атлант обычно и что нужно сделать, чтобы поддерживать ее на определенном уровне.

Звуковая сигнализация

При открытой дверце более 1 минуты 2х камерный прибор начинает оповещать хозяина о незакрытой дверце. Длительный простой в таком состоянии может привести к порче техники и продуктов, которые в ней находятся.

Двери холодильника Атлант

Звук на моделях с сенсорным управлением можно отключить специальной кнопкой.

Технические характеристики холодильника «Минск-15»

Общий объем внутреннего пространства составляет 280 литров. Вес аппарата — 65 килограмм. Высота — 145 сантиметров. Мощность потребления — 50 киловатт в месяц. В качестве охлаждающего вещества использовался фреон.

Минимальная температура заморозки -18 градусов. От 0 до -10 температура в холодильном отделении. В комплект входят следующие компоненты:

• Руководство по эксплуатации;
• Емкость для фруктов;
• Опорные гайки, болты;
• Полки, решетки;
• Бак для рыбы и мяса с крышкой;
• Форма для изготовления льда;
• Опоры;
• Кронштейны.

Регулировка температурного режима производится ручкой терморегулятора. Поворот выполняется по часовой стрелке. Максимальное охлаждающее значение находится на о.

Система оттаивания с капельным способом размораживания

Иней, появляющийся на задней стенке, автоматически оттаивает при отключении любого из 2 компрессоров. Вода стекает в специальное отверстие, затем попадает в лоток, где затем испаряется. Если слив засоряется, вода копится и начинает вытекать из двухкомпрессорного холодильника через дверцу холодильной камеры.

Для предотвращения подобной ситуации необходимо раз в квартал отключать 2х камерный прибор и размораживать его. Следует также следить за сливом. Если он засорен, его следует чистить ершиком, который идет в комплекте, или ватной палочкой.

Как поддерживается заданная температура в двухкамерном холодильнике Атлант

Современный холодильник работает, реализуя фреоновые циклы. Агрегатные состояния хладагента меняются следующим образом:

• Сжатие;
• Конденсация;
• Расширение;
• Испарение.

Чтобы обеспечить четыре агрегатных состояния, выдумано четыре типа устройств в составе холодильника:

• Компрессор;
• Конденсор (конденсатор);
• Капиллярная трубка;
• Испаритель.

Про компрессор, думаем, слышал каждый. Испаритель, конденсор представлены металлическими змеевиками, внутри которых циркулирует фреон в разных агрегатных состояниях. Здесь происходят поглощение, отдача тепла. Испарители за задними стенками морозильника, холодильной камеры. Конденсор же расположен позади корпуса холодильника. Металлическая решетка-радиатор улучшает отвод тепла.

Интересный элемент — капиллярная трубка. Изделие изготавливается металлическим: алюминий, сталь, медь. Внутренний диаметр 0,5 мм. Обеспечивает низкую скорость прохождения фреона.

Температура измеряется не внутри холодильника, именно на испарителе. Конструкторы рассчитали климатические условия, режимы. Температура в холодильнике соответствует фиксированному значению параметра на испарителе.

Схемы измерения температуры встречаются разные. Сегодня используются специальные термореле. Механические (образованы сильфонами), электронные (датчиком выступают терморезисторы, термотранзисторы, тиристоры). Исторически первыми появились конструкции, использующие сильфоны, представляющие внешне герметичные металлические гофрированные емкости цилиндрической формы. Рабочей средой термореле выступает фреон, превращаясь в газ испарителем, вызывает срабатывание устройства.

Электронные схемы намного долговечнее, требуют электроэнергии для работы. Причем 230 вольт розетки для этих целей не подойдет, поэтому придется холодильникам обзавестись трансформаторами. Впрочем, для моделей с инверторными компрессорами это не проблема. Само название говорит: внутри две ступени (сложные) преобразования электрического тока.

Таким образом электронный датчик температуры холодильника сегодня смотрится уместнее, нежели допотопное устройство сильфона. Оборудование, лишенное электроэнергии работать не будет.

Хотите разбираться лучше других?

• Как отрегулировать температуру в холодильнике Nord Class А — На электронном табло 1 нажатие на кнопку соответствует увеличению или уменьшению температуры на 1 градус. Установить можно только предусмотренное производителями количество…
• Как отрегулировать температуру в холодильнике STINOL 104 — Холодильник-морозильник Стинол-104 трёхкамерный и состоит из холодильной, морозильной и выдвижной (для хранения овощей и фруктов) камер. Морозильная камера, расположена в верхней…
• Как отрегулировать температуру в холодильнике Electrolux — Для настройки режима используются механические или электронные регуляторы. Регуляторы бывают: механическими — в виде колесика, поворотного диска; электронными -…
• Как отрегулировать температуру в двухкамерном холодильнике Samsung (Самсунг) — Для настройки режима используются механические или электронные регуляторы. Регуляторы бывают: механическими — в виде колесика, поворотного диска; электронными -…
• Как отрегулировать температуру в холодильнике Vestfrost — Температурный режим в Vestfrost устанавливают при помощи панели управления (см. рис.), поворачивая ручки терморегуляторов холодильной и морозильной камер 2 и 3. Перед включением…

Система No Frost. Нужна ли разморозка?

Согласно инструкции, частое размораживание моделей Атлант с системой Ноу Фрост не понадобится. Достаточно отключать 2х камерный прибор раз в год и мыть его. Для долгой службы системы нельзя располагать продукты вплотную к задней стенке бытовой техники. Воздушные каналы не должны соприкасаться с посторонними предметами.

Система Ноу Фрост

Инструкция для холодильника с 2-мя компрессорами обязательно прикладывается к бытовой технике при продаже. В электронном виде руководство к определенной модели можно найти на официальном сайте компании г. Минск, а также в описании к товару в других магазинах, например, М Видео, Эльдорадо, DNS и т. д.

Инструкция, как отрегулировать температуру в холодильниках Атлант

Ознакомиться с инструкциями ко многим моделям можно по ссылкам:

Как отрегулировать температуру в холодильнике Атлант ХМ-4619-ХХХ / ХМ-4621-ХХХ / ХМ-4623-ХХХ / ХМ-4624-ХХХ / ХМ-4625-ХХХ / ХМ-4626-ХХХ

Установка температуры производится нажатием кнопки «С». При нажатии кнопки «С» поочередно высвечиваются индикаторы с числовыми значениями температуры.

Внимание! Температура в МО зависит от установленной температуры в ХО: чем ниже температура в ХО, тем ниже температура в МО.

Для достижения выбранного значения температуры необходимо определенное время, особенно после первого включения, а также после уборки холодильника.

Включение/выключение функции «суперзамораживание» (super):

• Функция предназначена для замораживания в МО свежих продуктов массой более 4 кг. Функцию «Суперзамораживание» следует включить заранее, за 24 ч до наполнения МО свежими продуктами.

Внимание! При включении функции «Суперзамораживание» в ХО возможно понижение температуры.

• Для включения функции «Суперзамораживание» следует нажать кнопку super – загорится индикатор «звездочка», индикатор температуры в ХО погаснет.
• Выключение функции производится повторным нажатием кнопки super или автоматически через 50 часов – индикатор «звездочка» погаснет, и загорится индикатор ранее выбранной температуры.

Скачать полную версию инструкции можно здесь.

Как отрегулировать температуру в холодильнике Атлант ХМ-4421-ХХХ-N / ХМ-4423-ХХХ-N / ХМ-4424-ХХХ-N / ХМ-4425-ХХХ-N / ХМ-4426-ХХХ-N

Диапазон возможного выбора температуры:

• в ХО от плюс 2 С до плюс 8 С,
• в МО от минус 16 С до минус 24 С.

Внимание! Оптимальное значение температуры в отделении для хранения свежих продуктов при минимальном потреблении холодильником электрической энергии — плюс 5 С, в отделении для хранения замороженных продуктов — минус 18 С.

Для установки температуры в ХО и (или) в МО следует:

• нажимая кнопку «F», выбрать индикатор отделения (ХО – индикатор «включение холодильника/установка температуры в ХО», МО – индикатор «включение МО/установка температуры в МО») и нажать кнопку «ок» для подтверждения выбора;
• нажимая кнопку «выбор температуры», выбрать значение температуры и нажать кнопку «ок».

Если после выбора температуры кнопка «ок» не будет нажата в течение 20 секунд или будет кратковременно нажата кнопка «F», то блок управления не сохраняет изменения – индикатор «включение холодильника/установка температуры в МО» или «включение ХО/установка температуры в ХО» перестает мигать.

Для достижения выбранного значения температуры в отделении необходимо определенное время, особенно после первого включения, а также после уборки холодильника.

Внимание! Прекращение подачи напряжения в электрической сети не влияет на последующую работу холодильника. После возобновления подачи напряжения в электрической сети холодильник продолжает работать с установленными ранее температурными параметрами в отделениях.

Скачать полную версию инструкции можно здесь.

Как отрегулировать температуру в холодильнике Атлант ХМ-4708-ХХХ / ХМ-4709-ХХХ / ХМ-4710-ХХХ / ХМ-4712-ХХХ / ХМ-4721-ХХХ / ХМ-4723-ХХХ / ХМ-4724-ХХХ / ХМ-4725-ХХХ / ХМ-4726-ХХХ

Органом регулировки температуры в холодильнике в соответствии с рисунком 3 является ручка терморегулятора (далее – ручка), которая расположена на маске над ХО. Ручка поворачивается по часовой стрелке и против нее и устанавливается меткой на выбранное деление. Деление “1” соответствует наиболее высокой температуре (наименьшее охлаждение) в отделении, деление “7” – наиболее низкой (наибольшее охлаждение).

Скачать полную версию инструкции можно здесь.

Как отрегулировать температуру в холодильнике Атлант ХМ-4421-ХХХ-ND / ХМ-4424-ХХХ-ND / ХМ-4425-ХХХ-ND / ХМ-4426-ХХХ-ND

Диапазон возможного выбора температуры:

• в ХО от плюс 2 С до плюс 8 С;
• в МО от минус 16 С до минус 24 С.

Для установки температуры в ХО и (или) в МО следует:

• нажимая кнопку включения, выбрать индикатор отделения и нажать кнопку «ок» для подтверждения выбора. Если в течение 3 секунд кнопка «ок» не буд ет нажата, то блок управления не сохранит изменения – индикатор на дисплее погаснет;
• нажимая кнопку вверх или вниз, выбрать значение температуры и нажать кнопку «ок».

Если после выбора температуры кнопка «ок» не будет нажата в течение 20 секунд или будет кратковременно нажата кнопка включения, то блок управления не сохраняет изменения – индикатор «установка температуры в МО» или «установка температуры в ХО» перестает мигать.

Для достижения выбранного значения температуры в отделении необходимо определенное время, особенно после первого включения, а также после уборки холодильника.

Внимание! Прекращение подачи напряжения в электрической сети не влияет на последующую работу холодильника. После возобновления подачи напряжения в электрической сети холодильник продолжает работать с установленными ранее температурными параметрами в отделениях.

Скачать полную версию инструкции можно здесь.

Как отрегулировать температуру в холодильнике Атлант КШД-256 / КШД-256-0 / КШД-256-02 / КШД-256-2

Скачать полную версию инструкции можно здесь.

Как отрегулировать температуру в холодильнике Атлант MXM 1700 / MXM 1707 / MXM 1709 / MXM 1716 / MXM 1702 / MXM 1703

Температура в холодильнике зависит от температуры окружающей среды, количества хранящихся и вновь загружаемых продуктов, частоты открывания дверей, места установки холодильника в помещении и т.п.

Для регулировки температуры в холодильнике используется ролик, который находится под маской холодильника в соответствии с рисунками 3, 4. Ролик регулировки температуры следует установить под указателем на выбранное деление. Деление “1” ролика соответствует наиболее высокой температуре (наименьшее охлаждение) в камере, деление “7” — наиболее низкой (наибольшее охлаждение).

После установки ролика температура в холодильнике поддерживается автоматически.

Скачать полную версию инструкции можно здесь.

Как отрегулировать температуру в холодильнике Атлант MXM 1704 / MXM 1701 / MXM 1705 / MXM 1717 / MXM 1718 / MXM 1733 / MXM 1734

Для регулировки температуры в камере используется ролик, который находится под маской холодильника в соответствии с рисунком 4. Ролик следует установить под указателем на выбранное деление. Деление “1” ролика соответствует наиболее высокой температуре (наименьшее охлаждение) в камере, деление “7” — наиболее низкой (наибольшее охлаждение).

После регулировки температура в камере поддерживается автоматически.

Скачать полную версию инструкции можно здесь.

Как отрегулировать температуру в холодильнике Атлант ХМ 4007

Температура в холодильнике зависит от температуры окружающей среды, количества хранящихся и вновь загружаемых продуктов, частоты открывания дверей, места установки холодильника в помещении и т.п.

Для регулировки температуры в камерах используется ручка терморегулятора в соответствии с рисунком 9, которая расположена в верхней части ХК. Ручка поворачивается в обоих направлениях — по часовой стрелке и против нее. Вокруг ручки нанесены деления от “1” до “4”. Деление “1” – соответствует наиболее высокой температуре в холодильнике (наименьшее охлаждение), деление “4” — наиболее низкой (наибольшее охлаждение). Метку ручки следует установить на выбранное деление.

После регулировки температура в холодильнике поддерживается автоматически.

Скачать полную версию инструкции можно здесь.

Как отрегулировать температуру в холодильнике Атлант ХМ 4008 / ХМ 4009 / ХМ 4010 / ХМ 4011 / ХМ 4012 / ХМ 4013

Органом регулировки температуры в холодильнике в соответствии с рисунком 3 является ролик регулировки температуры (далее — ролик). Ролик поворачивается по часовой стрелке и против нее и имеет цифровые деления. Деление “1” соответствует наиболее высокой температуре (наименьшее охлаждение) в камере, деление “7” — наиболее низкой (наибольшее охлаждение). Деление ролика следует установить под указателем при регулировке температуры.

Скачать полную версию инструкции можно здесь.
